如何选择雷达液位计?

发布日期: 2020-07-23
浏览人气: 291

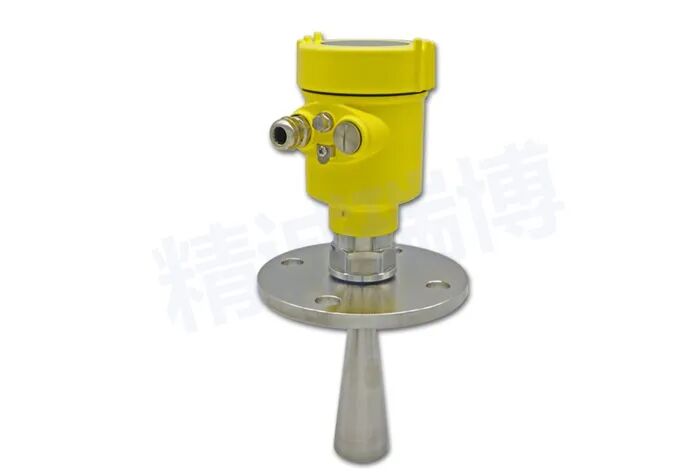

如何选择雷达液位计?




雷达液位计厂家提醒在在选型的时候,要考虑搅拌、抽真空的影响,对电源和输出信号也要注意。

 1

有搅拌情况下选型

雷达液位计厂家认为在有搅拌的罐体内,一般不要选用导波雷达,搅拌所带来的力量,很容易将导波雷达的缆绳带进螺旋桨,或者把杆式导波雷达的杆子给拉弯。所以只能选择非接触式测量的高频或者低频的喇叭口雷达。


如果现场最低的液位在搅拌的螺旋桨以上,那么对于测量一般没有什么影响。如果最低液位会低于搅拌的螺旋桨,就要通过学习虚假回波的功能,来把螺旋桨反射的信号过滤掉,这样能够保证测量的时候不把螺旋桨作为一个目标。

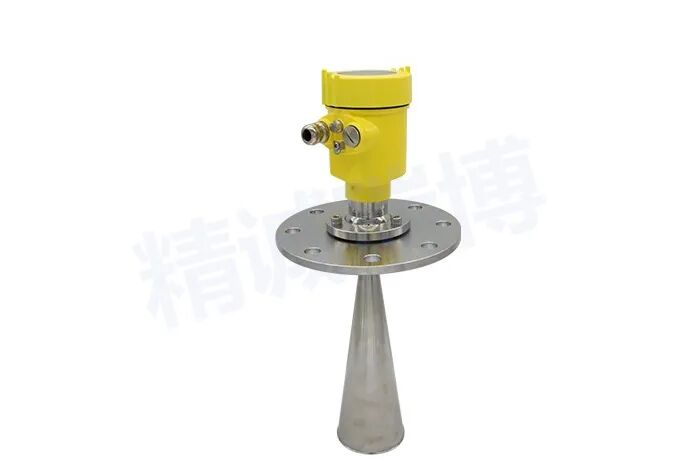

如何选择雷达液位计?

 2

真空条件下的选型

在真空条件下,液体的沸点会比标准大气压下低很多。有很多液体在30-40℃就开始沸腾。雷达液位计厂家的几个药厂的反应釜和蒸发釜,就是这样,没有抽真空的时候,液体很平静,抽了真空,1米的液体会变成有3米高,都是沸腾的泡沫和细小水珠。这种情况下,只能选用喇叭口雷达,然后现场要做一定的改动,具体可以联系雷达液位计厂家。

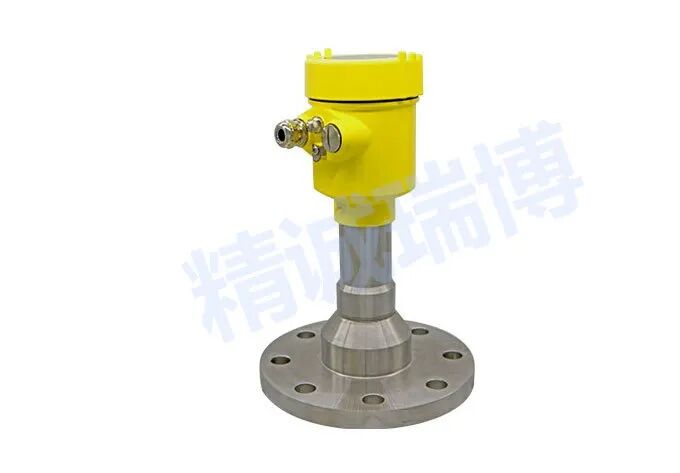

如何选择雷达液位计?

 3

电源和输出信号

雷达的电源市面上基本是24VDC的,如果客户要求220VAC,那就配一个220VAC转24VDC开关电源给他就行了。


雷达输出信号有4-20ma和485两种,4-20ma是目前占主导地位的,在工业场合广泛应用。485用户很少,一般用于需要低功耗的场合,比如:水利水文、山洪预警等。
